Computer System Deisgn - 10 : Cache Memory

Cache Memory

---

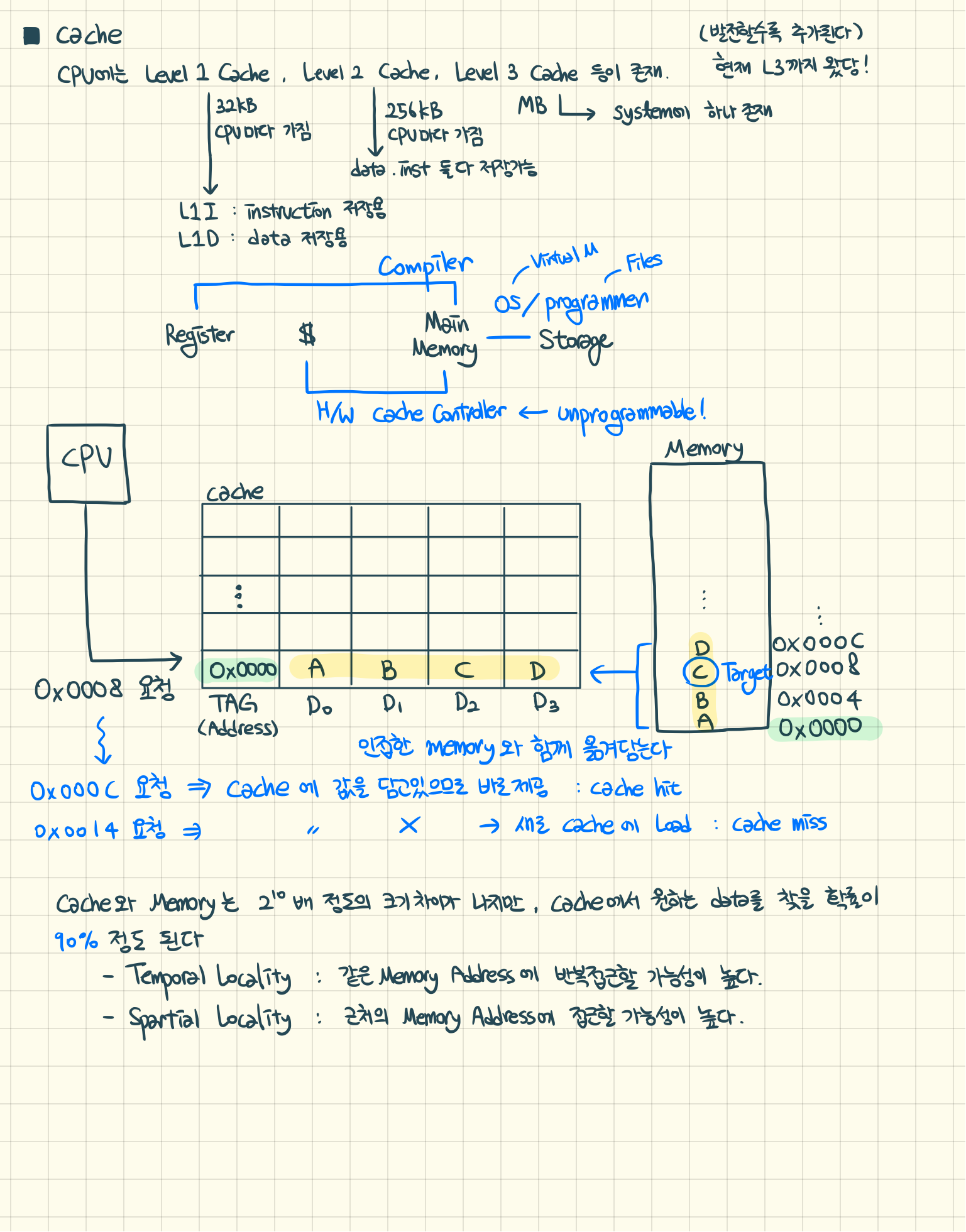

CPU에는 Level 1 Cache, Level 2 Cache, Level 3 Cache 등이 존재한다. ( 발전할수록 추가된다. 현재 L3까지 온 상태! )

• Lv1 Cache는 32KB로, L1I ( Instruction 저장 ) L1D ( data 저장 ) 두 종류가 있다. CPU내에 각각 존재한다.
• Lv2 Cache는 256KB로, CPU내에 각각 존재한다. 범용 저장공간에 해당
• Lv3 Cache는 MB단위, System에 하나 존재한다.

Register와 Memory는 Compiler에 의해 오가지만, Cache와 Memory사이는 HW가 자동으로 오가기에 SW가 필요 없다.

Cache의 필요성

---

Cache Memory는 메모리에서 레지스터로의 읽고쓰는 성능향상을 위해 둘 사이에 자리를 잡고있다. ( 실제로 큰 성능차이를 보인다 )

Cache와 Main Memory는 크기차이가 2^10배정도차이가 나지만, Cache에서 원하는 데이터를 찾을 확률은 90%정도로 높다. ( 데이터 찾음 : Hit / 데이터 없음 : Miss )

• Temporal Locality : 같은 Memory Address에 반복접근할 가능성이 높다.
• Spartial Locality : 근처 Memory Address에 접근할 가능성이 높다.

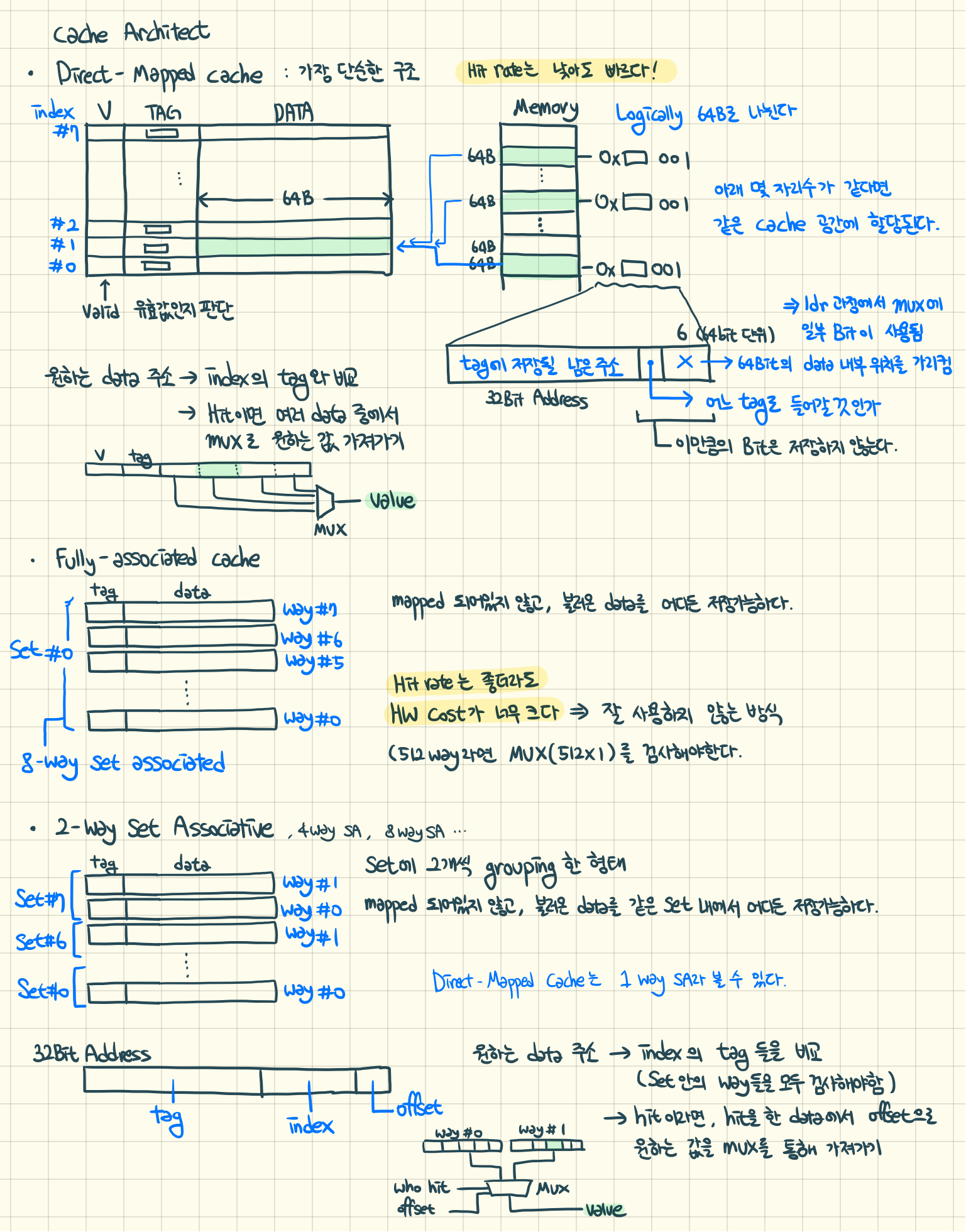

Cache Architecture

---

캐시메모리의 구조는 3가지가 있다.

1. Direct-Mapped Cache

가장 단순한 구조. Hit Rate는 낮지만, 빠른 동작을 보여준다.

특정한 데이터들은 특정한 Cache에만 저장 가능하다.

STR 동작원리

Memory를 64Bit로 Logically 구분한다. ( 장치에 따라 32Bit가 될 수도 있다. )

구분된 메모리묶음에 대해서 메모리주소의 마지막 몇 개의 bit가 같은 묶음들은 Cache의 같은 Index 위치에 저장된다.

-> 특정한 메모리들이 하나의 Cache 메모리 칸에 Mapped 되어있다. 이로 인해 같은 칸에 Mapped 되어있는 메모리들은 동시에 Cache에 존재하지 않는다.

메모리의 32Bit Memory Address을 다음 양식으로 읽어온다. [ 남은 Bit | Index Bit | 6 Bit ]

• 6 Bit : 64Bit를 단위로 자르는데 사용. 하위 6개 Bit를 무시하면 64Bit 단위로 읽어올 수 있다. LDR 과정에서 사용된다.
• Index Bit : Cache의 Index가 8개라면 3개의 Bit을 이용해 #0 ~ #7을 나타낸다. 64Bit 덩어리를 어디에 저장할 지 나타낸다. ( Index Bit 값은 저장하지 않음. 위치만 나타낸다. )
• Tag Bit : 뒤에 남은 주소는 Cache의 Tag에 저장된다. ( Cache 한 줄에 공유되는 메모리주소가 Tag임 - 하나만 저장 )

이를 Cache에 저장한다. ( Valid = 1, Tag = TagBit, Data = 메모리주소로부터 64Byte )

LDR 동작원리

Valid가 1인 값 ( 유효한 값 ) 중에 원하는 data의 Memory Address의 Tag Bit을 Index Bit이 가리키는 ( Cache에 저장된 ) Tag와 비교한다.

같은 Tag가 있다면 ( Hit ) 그 칸에 저장된 여러 Data 중에서 MUXs를 이용해 원하는 데이터를 가져온다. ( 여기에서 Address Bit의 마지막 6 Bit 중 일부를 Offset으로 이용한다 - 4 Byte 단위로 자르기 )

한계

Tag가 다르지만 Index가 같은 데이터를 계속 번갈아 접근하면 ( 현재 Cache에 없는 데이터에 접근 ) 메모리에서 반복적으로 메인 메모리에서 데이터를 Cache로 가져와야 하므로, Hit Rate가 낮아져 성능이 떨어진다.

이를 해결하기 위해, 정해진 Index가 아닌 공간 어디에든 저장 가능한 Cache 구조를 설계하였다.

2. Full-Associated Cache

메모리가 Mapped 되어있지 않고, 불러온 Data는 어디에든 저장할 수 있다.

But, Hit Rate는 좋지만 HW적인 Cost가 너무 높다. ( 탐색시간 급증 ) … 잘 사용하지 않는 방식

메모리 Set이 하나이고, Way가 여러 개인 구조. 512개의 Way가 있으면 MUXs에 512개가 한 번에 연결되어있어, 굉장히 복잡한 HW 구조가 된다. 이에, 두 구조를 적절히 섞은 Cache구조를 설계하였따.

3. N-Way Set Associated Cache

Direct-Mapped와 Full-Associated를 적절하게 수용한 구조.

메모리 Set이 여러개 있고, 그 Set 안에 Way가 N개 속해있는 구조. 메인 메모리에서 데이터를 가져왔을 때, 정해진 Set에서 아무 Way에나 저장할 수 있다. ( Direct-Mapped 는 1-Way SA라고 볼 수 있다. )

LDR 동작

원하는 Address Memory와 Set의 Tag가 같을 때, 어떤 Way의 Tag와 같은지, 어떤 데이터를 가져올 지를 MUXs를 이용해 가져온다.

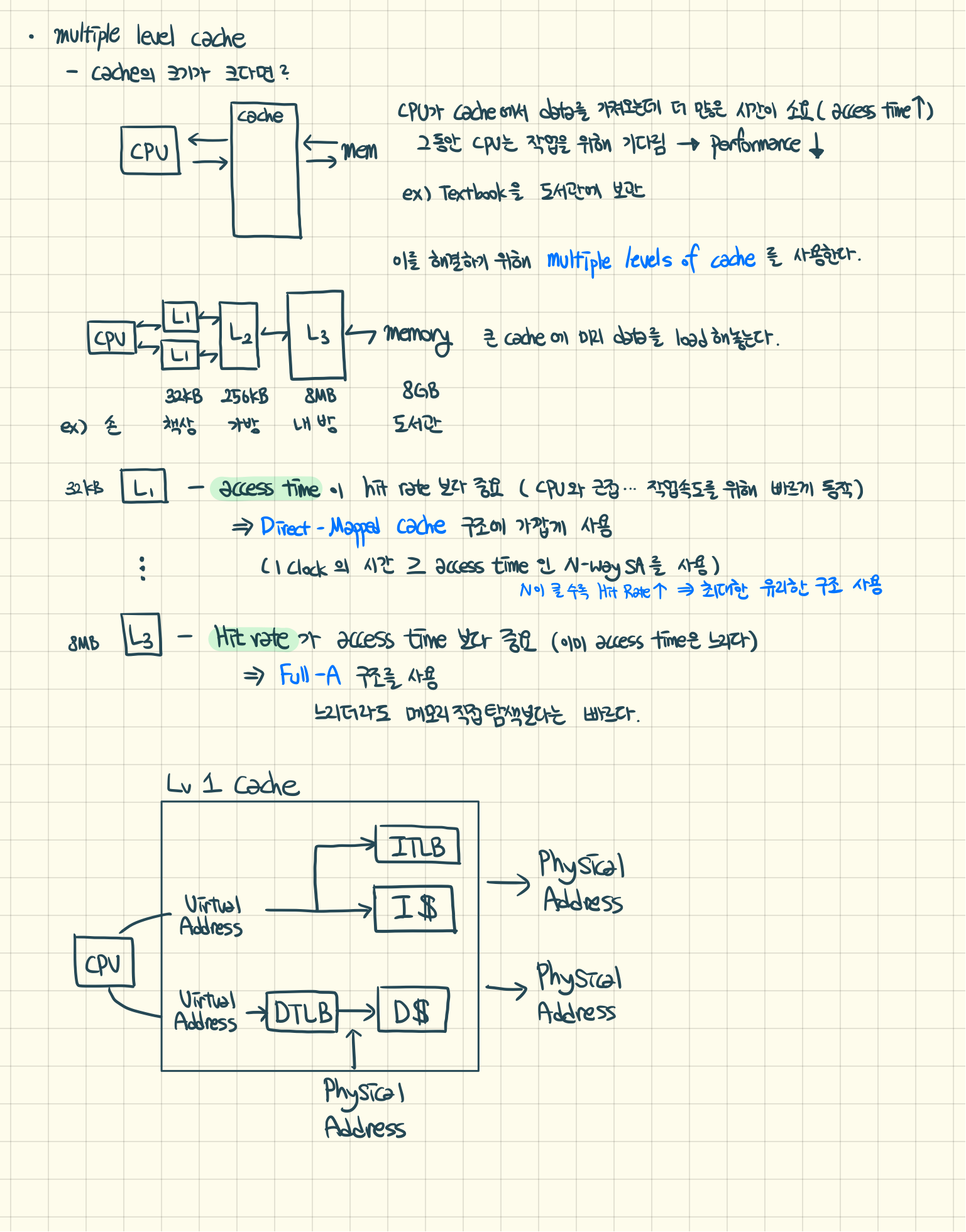

Multiple Level Cache

---

만약에 캐쉬메모리의 크기가 8MB 정도로 크다면?

CPU가 Cache에서 data를 가져오는데 더 많은 시간을 필요로 하게된다. ( 접근시간 증가 ) 이로 인해, CPU는 다른 작업을 대기시켜놓고 데이터를 가져오는 작업을 수행한다. ( 성능 감소 )

e.g. 수업때마다 사용할 책을 도서관에 보관

이러한 문제가 발생하기 때문에, multiple level of Cache를 사용한다. 큰 Cache에 미리 Data를 Load 해놓고 필요할 때 마다 작은 Cache에 데이터를 로드해 사용한다.

CPU - L1 ( 32KB ) - L2 ( 256KB ) - L3 ( 8MB ) - Memory ( 16GB )

손 - 책상 - 가방 - 내 방 - 도서관

L1 Cache

Access Time이 hit rate 보다 중요하다. ( CPU와 근접하므로 작업속도를 위해 빠르게 동작할 필요가 있다. )

그러기에 Direct-Mapped Cache 구조에 가까운 N-Way SA 사용한다. ( 1CLK > Access Time을 만족하는 N-Way SA를 이용 )

L3 Cache

Hit rate가 Access Time보다 중요하다. ( 이미 access time은 충분히 느리므로, hit rate를 높이는데 주력 )

따라서 Full-Associated 구조를 사용한다. ( 느리더라도, 메모리 직접 탐색보다는 월등히 빠르므로 이를 이용. )

---

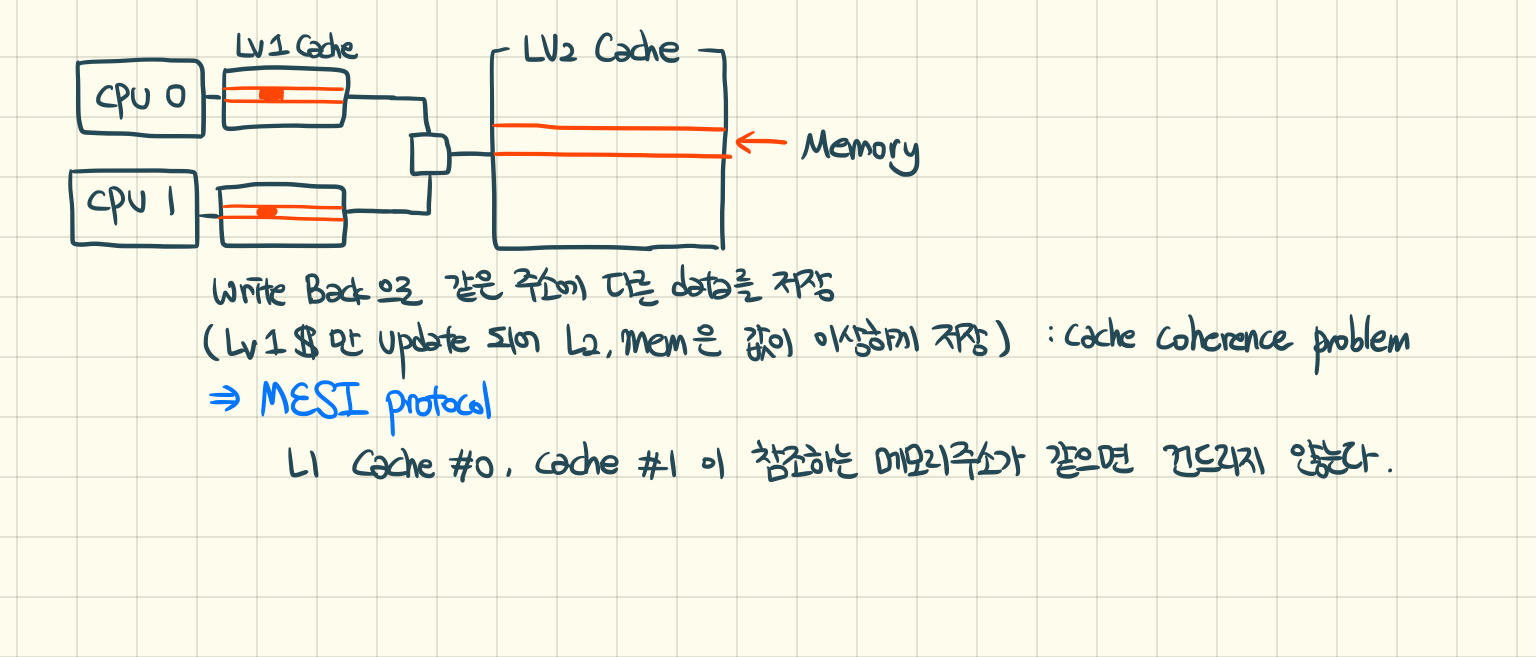

CPU마다 Lv1 Cache를 가지고있기에, 같은 주소에 다른 데이터를 저장할 가능성이 있다.

(Lv1의 같은 주소에 서로다른 데이터를 저장 -> Lv2는 Update되지 않아 서로 꼬이는 경우) : Cache Coherence Problem

=> MESI protocol

Lv1 Cache #1, Cache #2가 참조하는 메모리주소가 같은 경우, 건드리지 않는다.
